一、化学名称：羟丙基甲基纤维素（HPMC）

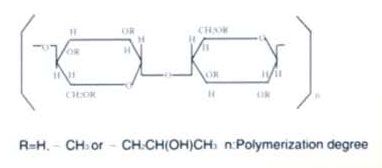

结构式：
二、技术要求：

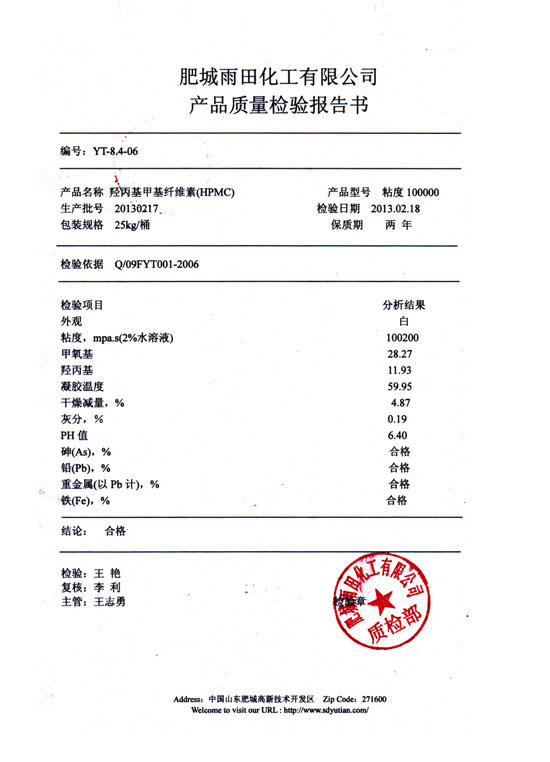

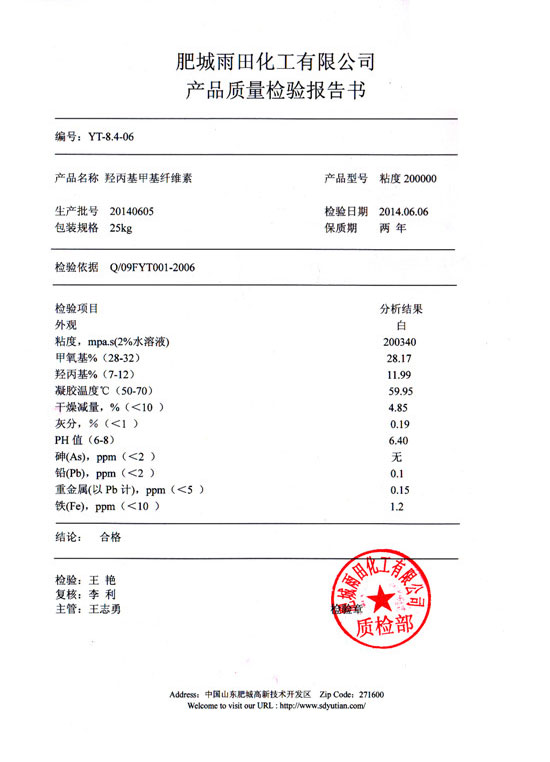

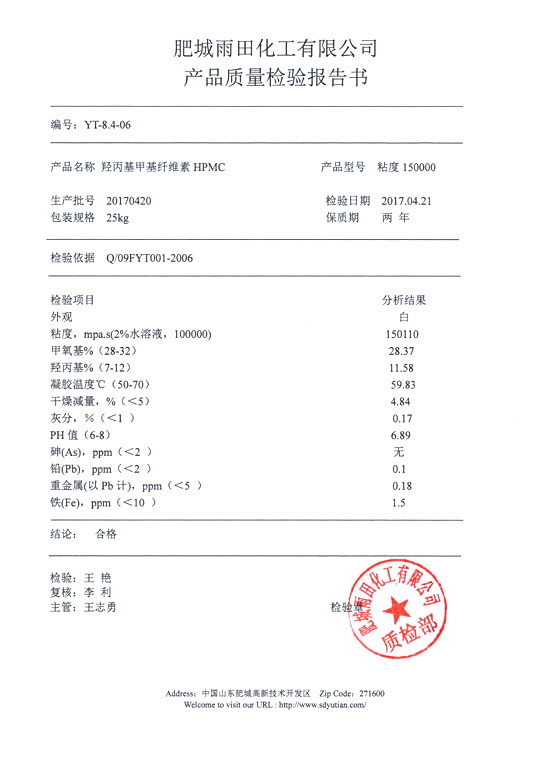

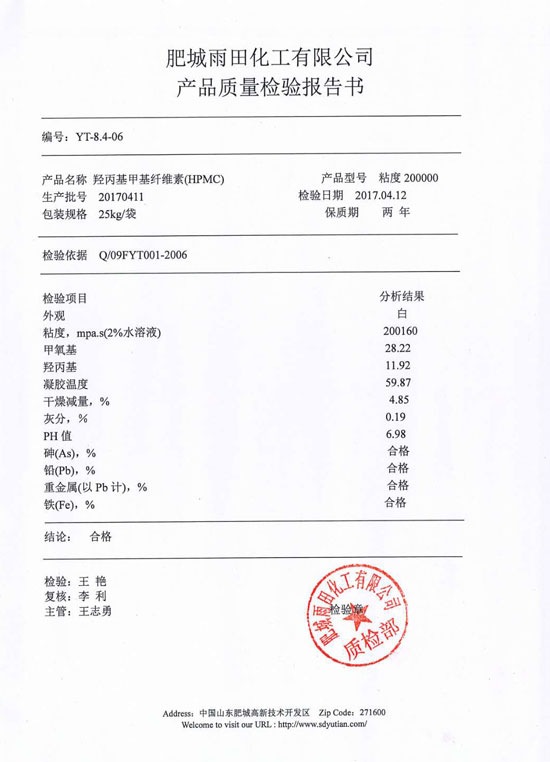

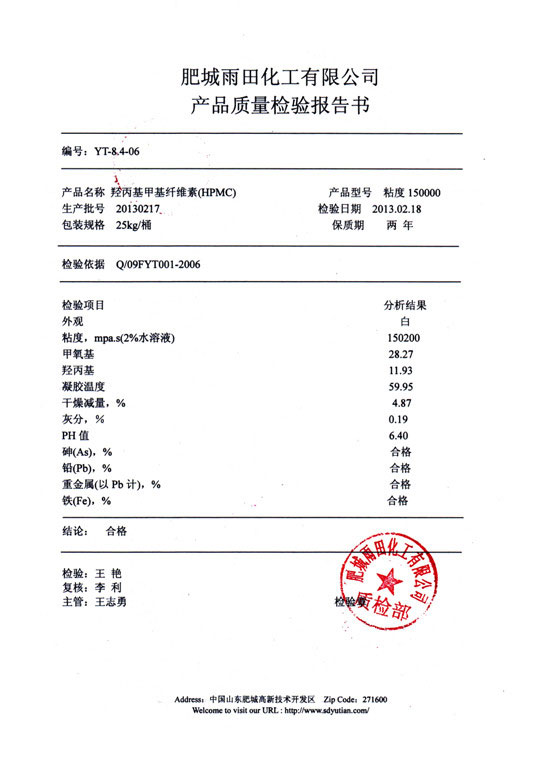

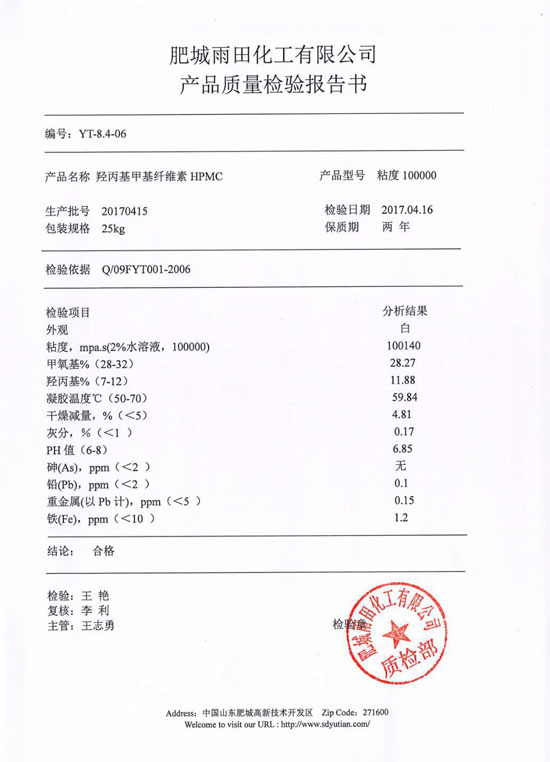

质量标准
|
项 目 |
I |
II |
III |
|
甲氧基 |
28-30％ |
27-30％ |
19-24％ |
|
羟丙基 |
7-12％ |
4-7.5％ |
4-12％ |
|
凝胶温度 |
58-64 |
62-68 |
70-90 |
|
干燥减量 |
≤5％ |
||
|
灰份 |
≤1％ |
||
|
PH值：1％溶液，25℃ |
4-8 |
||
三、理化性质：
1、外观：白色或类白色粉末。
2、颗粒度；100目通过率大于98.5%；80目通过率大于100%。
3、炭化温度：280-300℃
4、视密度：0.25-0.70/cm3(通常在0.5g/cm3左右)，比重1.26-1.31。
5、变色温度：190-200℃
6、表面张力：2%水溶液为42-56dyn/cm.
7、溶于水及部分溶剂，如适当比例的乙醇/水、丙醇/水、三氯乙烷等。水溶液具有表面活性。透明性高，性能稳定，不同规格的产品凝胶温度不同，溶解度随粘度而变化，粘度愈低，溶解度愈大，不同规格HPMC其性能有一定差异，HPMC在水中的溶解不受PH值影响。
8、HPMC随甲氧基含量减少、凝胶点升高、水溶解度下降，表面活性也下降。
9、HPMC还具有增稠能力，耐盐性低灰粉、PH稳定性、保水性、尺寸稳定性、优良的成膜性、以及广泛的耐酶性、分散性和粘结性等特点。
四、主要用途：
本品为工业级HPMC，主要用途为聚氯乙烯生产中做分散剂，系悬浮聚合制备PVC的主要助剂。另外，在其他石油化工、涂料、建材、除漆剂、农业化学品、油墨、纺织印染、陶瓷、造纸、化妆品等产品生产中作增稠剂、稳定剂、乳化剂、赋形剂、保水剂、成膜剂等。在合成树脂方面的应用，可使获得的产品具有颗粒规整、疏松、视比重适宜，加工性能优良等特点，从而基本上取代了明胶和聚乙烯醇作分散剂。另外，在建筑工业施工过程中，主要用于砌墙，灰泥粉饰，嵌缝等机械化施工中；特别在装饰性施工中，用做粘贴瓷砖、大理石、塑料装饰，粘贴强度高，还可以减少水泥用量。用于涂料行业中做增稠剂，可使图层光亮细腻，不脱粉，改善流平性能等。
五、溶解方法：
1、取所需数量的热水，放入容器中加热至85℃以上，在慢慢搅拌下逐渐加入本品，纤维素起初浮在水面上，但逐渐被分散，形成均匀的淤浆，在搅拌下冷却溶液。
2、或者将1/3或2/3的热水加热至85---以上，加入纤维素，得到热水浆料，再加入剩余量的冷水，保持搅拌，冷却得到的混合物即成。
六、包装、贮运注意事项：
内衬聚乙烯薄膜内装的纸板桶封装，每桶净重：25kg.在贮藏及运输过程中防止日晒雨淋并防潮。
