甲基纤维素（MC）简介

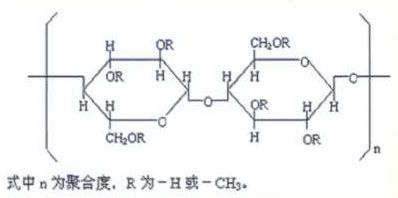

一. 分子组成与结构式：

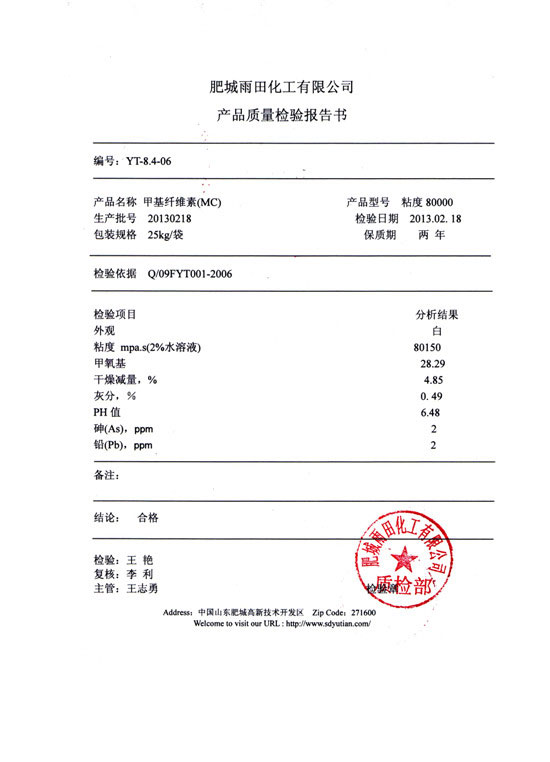

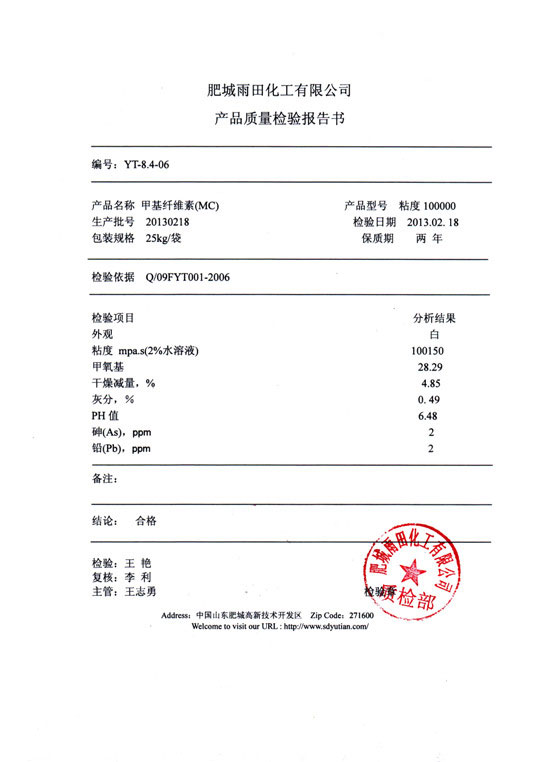

二. 技术要求：
|
项目名称 |
指标(55系列) |
|
甲氧基 |
28.0-32.0% |
|
水份 |
≤5% |
|
粘度(2%,20°C水溶液)map·s |
5-100000 |
|
灰份 |
≤1% |
|
凝胶温度 |
52-67°C |
三. 理化性质：
1. 外观：MC为白色或类白色纤维状或颗粒状粉末，无臭。
性状：MC在无水乙醇、乙醚、丙酮中几乎不溶。在80~90>℃的热水中迅速分散、溶胀，降温后迅速溶解，水溶液在常温下相当稳定，高温时能凝胶，并且此凝胶能随温度的高低与溶液互相转变。具有优良的润湿性、分散性、粘接性、增稠性、乳化性、保水性和成膜性，以及对油脂的不透性。所成膜具有优良的韧性、柔曲性和透明度，因属非离子型，可与其他的乳化剂配伍，但易盐析，溶液在PH2－12范围内稳定。
3. 视密度：0.30－0.70g/cm3，密度约1.3g/cm3。
四. 溶解方法：
MC>产品直接加入到水里，会产生凝聚，接着溶解，但这样溶解很慢，并且困难。下面建议三种溶解方法，用户可根据使用情况，选择较为方便的方法：
1. 热水法：由于MC不溶解在热水里，因而初期MC能够均匀的分散在热水中，随后冷却时，两种典型的方法描述如下：
1). 在容器内放入需要量的热水，并加热到大约70℃。在慢慢搅拌下逐渐加入MC，开始MC浮在水的表面，然后逐渐形成一种淤浆，在搅拌下冷却该淤浆。
2). 在容器内加入所需量1/3或2/3的水，并加热到70℃，按1)的方法，分散MC，制备热水淤浆；然后加入剩余量的冷水或冰水至热水淤浆中，搅拌之后冷却该混合物。
粉末混合法：将MC粉末粒子与相等的或更大量的其它粉状的配料，通过干混合来充分分散，之后加水溶解，则此时MC可以溶解，而不凝聚。
3. 有机溶剂湿润法：将MC用有机溶剂，如乙醇、乙二醇或油预先分散或湿润，然后加水溶解，则此时MC也可以顺利地溶解。
五. 用途：
本产品广泛用于建筑施工、建材、分散性涂料、壁纸糊料，聚合助剂，除漆剂、皮革、油墨、造纸等分别用作增稠剂、粘接剂、保水剂、成膜剂、赋形剂等。如在建材上用作粘合剂、增稠剂和保水剂，在涂料工业上用作成膜剂和增稠剂，另外在石油钻探和日用化工等领域应用也较为广泛。
